概要

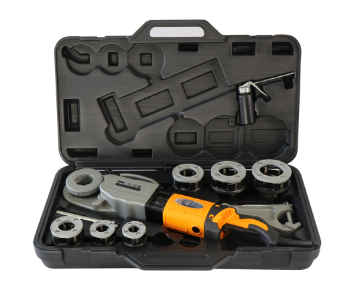

手持套丝机SQ30-2C是一款轻便、动力强劲的手持式电动套丝机,与11R铰板体配套使用加工1/2-2寸外管螺纹。标配11R型1/2-2寸系列铰板体、SQ30-2C支臂体、铰板体转接头和一个坚固耐用的手提箱。由于它重量轻,携带方便,非常适合于维护、维修的现场使用。

新品上市|手持套丝机SQ30-2C的操作示意图

安装支臂体

1.夹紧支臂体,距管端面15公分

套2寸管操作示范

1.装板牙头,听到“咔嗒”声

2.从后部穿入管子,支臂杆穿入手柄孔

3.按住电源开关

4.用一只手推机器,辅助进刀

5.2-3牙后,自动进刀,手动加油

6.扳杆向前,机器反转退出


套3/4寸管安装转接头操作示范

(1/2-1 1/4寸需要转接头)

1.旋紧圆螺母

2.旋转盖一定角度,装入铰板体
